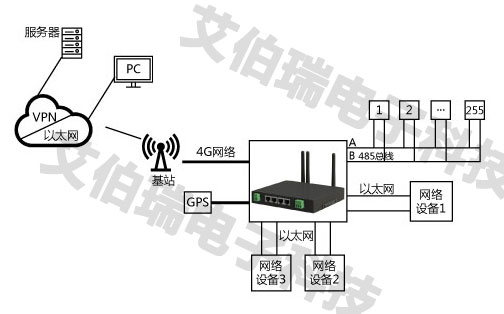

1.系統架構圖

2.路由器硬件部分說明

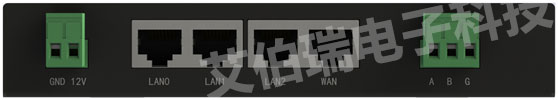

2.1反面說明

上圖最側為12V的電源接口，從左往右依次是3個LAN口和1個WAN口，最右側為RS485接口。

注意：電源接口和RS485接口相似，靠近網口的是電源接口

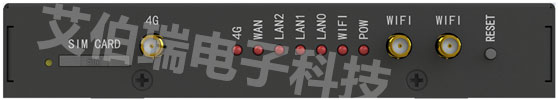

2.2正面說明

上圖最左側為sim卡插卡，注意是使用的小號sim卡，并且是斜口朝外。Sim卡插卡右側為4G天線接口。

信號燈從左往右依次為4G信號燈，網絡信號燈，紅色電源燈。

紅色電源燈右側為兩個wifi天線接口。

3.軟件部分說明

本款工業路由器主要的實現功能是：使用4G網絡為用戶提供wifi和LAN口的網絡聯網功能，并且提供485串口和網絡服務器之間的數據透?jìng)鞴δ堋?/p>

3.1?wifi連接

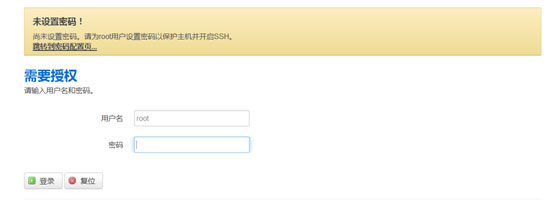

路由器的默認wifissid為Wisdom，密碼狀態為開放，PC機連接路由器的wifi信號，瀏覽器輸入路由器默認IP地址192.168.100.10, 然后出現登錄界面如圖所示。

登錄密碼修改：系統 → 管理權 → 輸入新密碼 → 點擊保存&應用按鈕。

Wifissid修改：依次選擇：網絡—無線—修改—接口配置—基本配置，然后輸入新的wifissid，點擊保存&應用按鈕。

Wifi密碼修改：依次選擇：網絡—無線—修改—接口配置—無線安全，加密類型選擇WPA2-PSK，輸入新的8位wifi密碼，點擊保存&應用按鈕。

路由器LAN IP修改：依次選擇：網絡—接口—點擊LAN右側的修改—基本設置—輸入新的IPv4地址—點擊保存&應用按鈕。

3.2 ?4G網絡撥號設置

網絡 → 接口 → 選擇4G接口，如下圖所示，點擊修改。

修改一般設置中的基本設置:

如使用電信卡，則將APN設置為：ctnet

如使用聯通卡，則將APN設置為：3gnet

如使用移動卡，則將APN設置為：cmnet

其他設置無須修改。然后點擊保存&應用按鈕，并且重啟路由器。

當撥號成功時，會獲取一個IP地址，如下所示，并且4G的電源燈出現閃爍。

當4G撥號成功后，便可以通過路由的LAN口和wifi上網。

3.3 轉發服務器界面

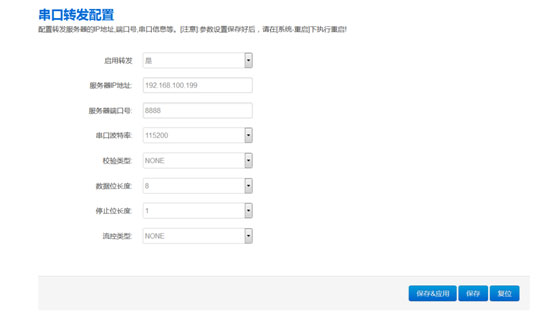

網絡 → 轉發配置，將出現如圖的轉發配置界面。

用戶首先將硬件電路連接好，然后web界面設置好服務器的IP地址和端口號以及轉發串口的屬性，重啟路由器之后便可以實現RS485和服務器間的數據透?jìng)?，透?jìng)饕话臄?shù)據不能大于1k字節。

轉發采用UDP方式，4G路由器此時只能作為主設備，將遠端指令透?jìng)鞯綇脑O(shè)備。主設備不允許連續發送指令，當一條指令發送完畢后，主設備處于監聽狀態，如果500ms從設備沒有相應，則服務器允許下方另一條指令。

3.4 路由器其他功能介紹

3.4.1 狀態—總覽

此欄目主要是查看路由器的一些運行信息，在系統欄可以查看到路由器的運行時間，本地時間等。內存欄用于顯示當前系統的一些資源消耗情況。在無線欄可以查看到wifi信號的SSID、模式等信息。

3.4.2 系統欄

系統—基本設置：此欄目可以查看到路由器的本地時間和時區，用戶可以根據自己的實際情況進行修改，當本地時間顯示不正確時，用戶可以點擊“同步瀏覽器時間”按鈕進行時間同步。

系統—時間同步：此欄目可以設置是否啟用NTP網絡授時客戶端，用戶可以根據自己的需求修改授時NTP服務器的地址。

系統—管理權—主機密碼：用戶可以根據自己的需要設置路由器界面的登錄密碼。

系統—重啟：用戶可以通過此欄目實現對路由器的重啟操作。

3.4.3網絡欄

網絡—接口欄：用戶可以根據自己的sim卡運營商的不同對4G接口進行修改。具體詳細的操作見（2.2 4G網絡撥號設置）章節。對于接口欄的LAN、WAN6、WAN這三個接口，無須修改，并且4G接口欄中的高級設置、防火墻設置也無須改動。

網絡—無線欄：無線概況欄顯示的是wifi的SSID、模式類型、加密狀態等。用戶可以點擊修改按鈕實現對無線信息的修改。

網絡—無線—無線概況—點擊修改—設備配置：此欄目可以修改wifi的信道和無線電功率。

網絡—無線—無線概況—點擊修改—設備配置：用戶可以修改wifi的ESSID，以及加密狀態和wifi的連接密碼，并且也可以隱藏wifi的SSID。如下圖所示。

接口配置中MAC過濾功能可以選擇允許MAC地址的設備連接到路由器上。

網絡—無線—已連接的站點：此欄目用戶可以看到已經連接到路由器的設備。

網絡—防火墻：此欄目里面的內容實現的功能是網絡數據的轉發，用戶無須修改里面的配置。
